磁铁矿选矿设备的磁系设计

磁铁矿选矿设备的磁系按磁极的配置方式可分为开放型和闭合型磁系两大类。所谓开放型磁系是指磁极在同一侧做相邻配置且磁极间无感应铁磁介质的磁系。在这类磁系中，磁通通过磁极间的空气气隙路程长，磁路的磁阻大，因而这类磁系的磁场强度和磁场梯度不太高，即磁场力不太高，适于分选强磁性矿石或物料的弱磁场磁铁矿选矿设备中。

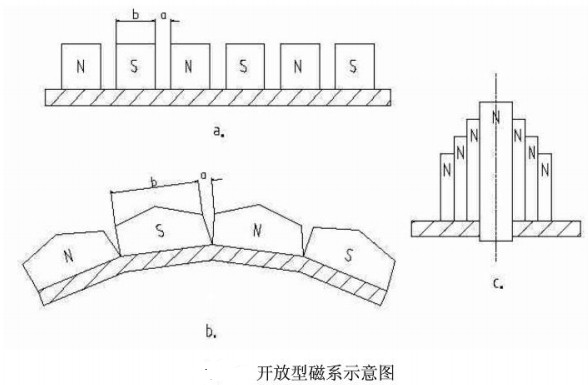

在开放型磁系中，磁极排列方式有平面排列、曲面排列、和塔形排列三种形式，如图所示。

a、平而磁系b、曲而磁系c、塔形磁系

弱磁性矿物的比磁化率比强磁性矿物小得多，因此回收弱磁性矿物所需要的磁场力要比回收强磁性矿物大的多。开放型磁系的磁场强度和磁场梯度都小，因而磁场力小，满足不了回收弱磁性矿物的要求。要使开放型磁系的选分空间产生很强的磁场力，只有高磁势，这就需要消耗大量的金属导线和高磁能的磁性材料。为解决上述问题可使用闭合型磁系，所谓闭合型磁系是指磁极做相对配置的磁系，且在磁极中间装置有特殊形状的聚磁介质（如表面带齿的圆辊、带齿的平板、圆球、细丝以及网等）。开放型磁系磁极之间如有聚磁介质（如带齿的圆盘或者圆球等），则此类磁系也可称为闭合型磁系。这些铁磁介质在磁极的磁场中被磁化后变成为感应磁极。这些磁系中的磁极间的空气间隙较小，磁通通过空气隙的路程短，磁路的磁阻小，漏磁少，因而选分空间的磁场强度大，又由于聚磁介质具有特殊形状，因而磁场梯度大，适用于选别弱磁性矿石的强磁场磁铁矿选矿设备，因此本文研制的永磁高梯度磁选机采用附加了聚磁介质的开放型磁系，又由于高梯度磁选机分选原理的要求，采用曲面磁系。
