永磁高梯度磁选机的整机设计

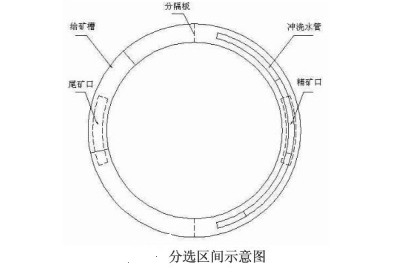

整个机体的分选空间呈环柱状结构，如图1所示，主要集中在槽体和筒皮之间距离35mm的空间内，高度340mm。分隔板的主要作用是避免磁性产品和非磁性产品混杂，此外由于分选区域的内筒在运转过程中不断旋转，分隔板的中间专门为筒体旋转留出小口，两侧 留有坡度以避免堆积。

1、给矿槽

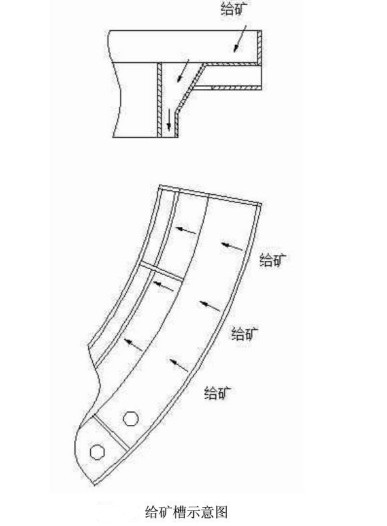

为了使给矿持续均匀，结合考虑设备的整体结构，给矿槽设计如图2所示，上部是30mm×35mm的缓冲区域，中间做60度斜坡以减小矿浆流动速度。下端设计为柱状，宽度约为10mm，直接接触介质，使矿浆一旦进入分选区域即与高场强的磁场接触，提高选别效率。整个给矿槽与筒体连接成为一体，包角60度，满足了整个设备运转的需要。

2、卸矿装置

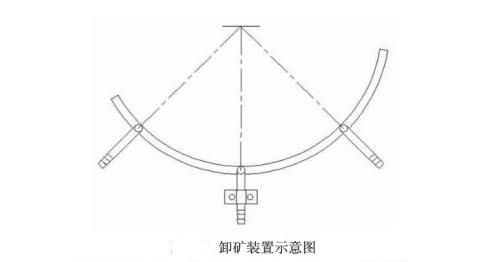

卸矿装置设计如图3所示。浓度合适的矿浆在给入给矿槽后，非磁性颗粒通过介质棒之间的空隙进入尾矿区，于尾矿槽排出，而弱磁性颗粒则被具有高感应磁场强度的介质棒吸引，随着筒体的转动进入无磁区。在介质迅速退磁后，弱磁性颗粒（精矿）通过介质棒之间的空隙下落，由于筒体在不断旋转，为避免精矿被携带至尾矿区，设计了卸矿装置以加速卸矿，如图所示。伸出的三个水管接压力水泵，整个弯管包角140度，下部密布2mm直径的微孔，设备运转时呈喷射状，能够加速卸掉精矿。

3、变频装置的选择与介绍

筒体转速是永磁高梯度磁选机选别过程中的重要影响因素，为满足后续条件试验，必须选用可调节转筒转速的设备。传动电机选取型号为YVP2-100L2-4的异步三相电动机，电压380V，功率3.0kW，频率50Hz。为满足筒体转速可调的要求，选择变频器进行调节，型号为E380-4T0037。试验操作过程中，需要在设备运转之前先将变频装置开启，并且根据试验需要调节出相应频率。
