唐山宏泰磁铁矿选矿工艺的设计

作者来源:山川重工       发布时间: 2017-03-11 05:16
导读:在这里针对唐山宏泰磁铁矿,通过对矿石性质、选矿试验的研究,确定了合理的选矿工艺流程,干选废石做建筑石子,尾矿填坑覆土造田,达到较全面的资源综合利用。这里对流程结构

在这里针对唐山宏泰磁铁矿,通过对矿石性质、选矿试验的研究,确定了合理的选矿工艺流程,干选废石做建筑石子,尾矿填坑覆土造田,达到较全面的资源综合利用。这里对流程结构的优化、磁铁矿选矿设备的选型以及设备配置特点等进行了论述。

唐山市宏泰矿业有限公司是国内一家集铁矿石开采、选矿、建筑用砂石料生产、销售、运输为一体的综合性、多元化经营的中型绿色环保矿业企业。本次设计采用垂直平等断面法分别计算了全矿床各中段、勘探线间各中段矿产资源储量,矿石总的资源储量为(331+332+333)13977.08万t,矿石平均品位TFe19.18%、mFe8.04%。宏泰铁矿是一座生产矿山,前期为露天开采,现转为地下采矿,采矿规模已达原矿300万t/a。

本次设计选矿厂生产规模为破碎和中碎处理原矿150万t/a,细碎处理原矿300万t/a,二段磨矿处理粗精矿78万t/a,最终年产铁精矿60万t。

1、矿石性质

对原矿进行性质分析,矿石中有用矿物以磁铁矿为主,脉石矿物以普通角闪石为主,其次为辉石,磁铁矿嵌布粒度较细。原矿多元素分析结果见表1,铁物相分析结果见表2。

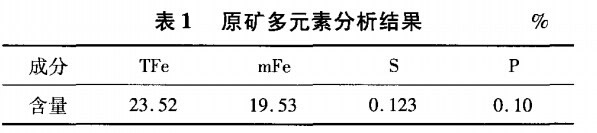

原矿多元素分析结果

由表1原矿多元素分析结果表明该矿石中铁矿物以磁铁矿为主,原矿中硫、磷含量不超标。从铁物相分析结果看,该矿石中铁矿物以磁铁矿为主;弱磁性及非磁性铁矿物含量较少。

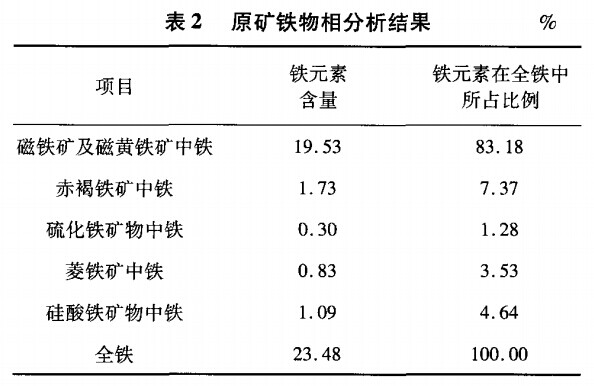

原矿铁物相分析结果

2、选矿试验

河北联合大学矿业工程学院选矿实验室对铁矿石矿样进行了选矿试验。原矿破碎至-15mm经干选,干选精矿在第一段磨矿细度-200目占38%、第二段磨矿细度-200目占75%条件下的推荐数质量工艺流程见图1。

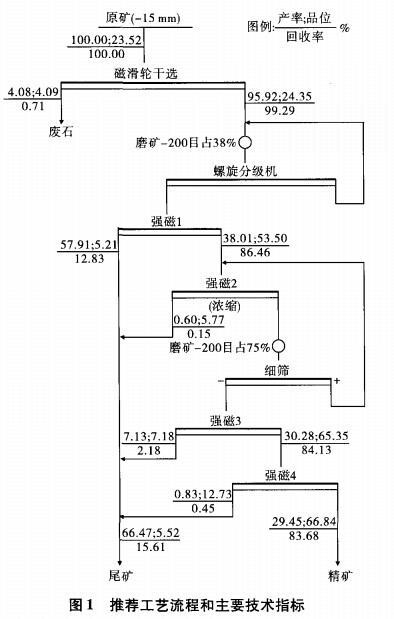

推荐工艺流程和主要技术指标

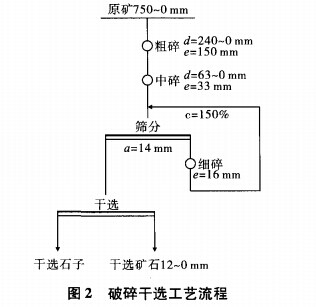

破碎干选工艺流程

3、选矿工艺设计

3.1、破碎筛分工艺流程设计

矿山开采方式前期为露天开采,现在主要为地下开采。采出矿石粒度为-750mm,采出矿石品位为TFe 23.52%(mFe19.53%),破碎工艺为三段一闭路破碎。由于出矿矿石品位较低,依据矿石性质并结合国内铁矿生产的成熟经验,破碎作业环节中采用干式抛尾作业。干式抛尾是将采矿时混入的废石在进入球磨机前及时抛除,其主要优点是可减少入磨矿石量,提高入磨矿石品位,降低磨机负荷及材料消耗,从而降低单位矿石的能耗及生产成本,提高企业经济效益,抛除的尾矿经筛分可获得合格的建筑用石子。根据河北联合大学提供的《唐山市宏泰有限公司铁矿石选矿试验报告》以及宏泰矿业现有选厂的生产实践,推荐破碎采用三段一闭路破碎、粉矿干选工艺流程,最终产品粒度为-12mm,破碎干选工艺流程见图2。

3.2、磨矿选别工艺流程

由于矿石组成简单,且磁铁矿磁性较强,选矿试验结果表明,磨选采用阶段磨矿阶段选别(2段磨矿、2次磁选)工艺流程,最终磨矿细度-0.074mm占75%可以得到很好的工艺指标。由于2段磨矿还需处理兴隆矿区24万t/a粗精矿,粗精矿的加入会影响1、2段球磨机之间的衔接,故本次设计采用2对1的球磨配置。磨选数质量流程见图3。

3.3、选矿设计指标

唐山宏泰矿业有限公司选矿厂最终产品为单一磁铁精矿,精矿产量60万t/a,品位TFe=66.00%。

3.4、主要设备选择及说明

(1)破碎设备。破碎作业在设备选型上做了山特维克、美卓和杰费朗圆锥破碎机3种设备方案的比较。这3家的圆锥破碎机均具有新型高效节能、运用粒间层压破碎理论、能充分发挥破碎作用、破碎效率高、重量轻、耗能低的优点,3家破碎机在国内均已有应用实例。设计上对山特维克、美卓和杰弗朗圆锥破碎机3种设备方案进行比较。由于山特维克破碎机具有适应矿石能力强的特点,中碎选用山特维克CH660圆锥破碎机,美卓HP500圆锥破碎机。

(2)磨选设备。为了使设备尽可能大型化和适合工艺流程的需要,本次设计1段磨矿选择2台φ3.6m×4.0m湿式格子型球磨机,2段磨矿选择1台φ3.6m×8.5m湿式溢流型球磨机。

4、结语

(1)针对唐山宏泰铁矿石,研究单位进行了大量的选矿试验研究工作,从而为设计合理的选矿工艺流程提供了充分的依据。

(2)对于唐山宏泰铁矿矿石的选矿工艺流程,设计从试验流程、主要设备配置及现场建设场地等方面进行了分析,提出了处理唐山宏泰铁矿矿石的推荐工艺流程。干选废石做建筑石子,尾矿填坑覆土造田,达到较全面的资源综合利用。

(3)在保证设计指标和工艺参数的前提下,合理进行了设备选型,并且根据地形地貌进行设备配置,尽可能节约了投资。

(4)原矿破碎至-12mm经干选后,干选精矿在第一段磨矿细度为-0.074mm占38%,经一次磁这后,精矿再经第二段磨矿,磨矿细度为-0.074mm占75%,再经两次磁选后可获得品位66.00%以上,回收率大于83.00%的铁精矿。
