湿式永磁强磁选机分选赤铁矿石试验研究

作者来源:山川重工       发布时间: 2017-03-10 03:21
导读:昆钢上厂铁矿王家滩矿区有品位35%~41%的赤铁矿储量300多万t,一直未找到合适的技术进行有效的开发利用。2002年长沙矿冶研究院研制成功广义分选湿式永磁强磁选机,2005年7月26日在文本

昆钢上厂铁矿王家滩矿区有品位35%~41%的赤铁矿储量300多万t,一直未找到合适的技术进行有效的开发利用。2002年长沙矿冶研究院研制成功广义分选湿式永磁强磁选机,2005年7月26日在文本南宁通过专家技术鉴定。随后在有关铁矿和铁国各锰矿得到大规模工业应用。

2006年5月,昆钢上厂铁矿采取了有代表性矿样2100kg破碎到-20mm,于22日运到了长沙矿冶研究院。首先取样进行工艺矿物学研究,然后根据矿石表现结构,将其全部破碎到-6mm,采用广义分选空间湿式永磁强磁选机进行一次粗选、一次扫选、一次精选分选,获得了铁精矿品位53.03%、回收率83.32%的技术指标。

1、矿石性质

矿石经破碎缩分后进行原矿多元素化学分析、铁物相分析和原矿筛析等测定工作。原矿破碎-6mm后的筛析结果见表1。原矿多元素分学分析结果见表2,铁的化学物相分析结果见表3。

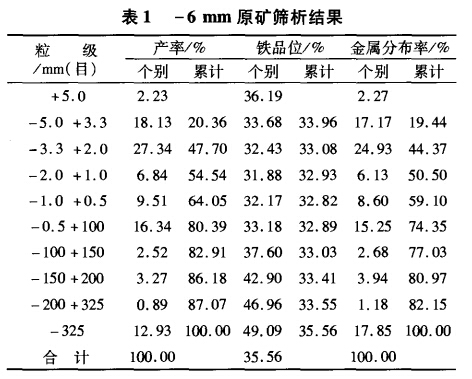

-6mm原矿筛析结果

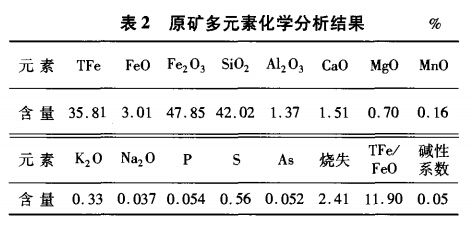

原矿多元素化学分析结果

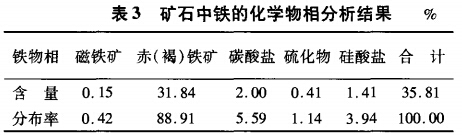

矿石中铁的化学物相分析结果

2、分选试验

试验均用φ300mm×260mm广义分选空间湿式永磁强磁选机,有效分选长度为150mm。

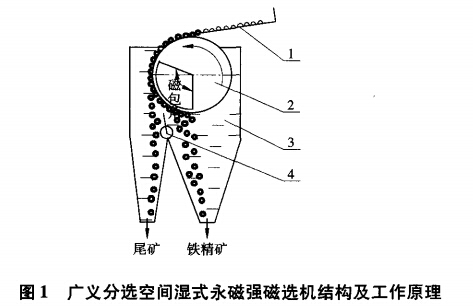

(1)广义分选空间湿式永磁强磁选机结构及工作原理(图1)。为了千方百计地补偿磁场的不足,给矿方式采用上部给料。将永磁圆筒磁选机的分选箱密封后装满水,当物料给到正在水中运转的圆筒上时,由于磁场的作用和水的浮力,使物料分散,弱磁性矿物在磁力作用下顺着圆筒的旋转向精矿斗一边偏移,而非磁性矿物不受磁力的影响而沿圆筒直接向下沉降,进入非磁性物排矿料斗,从而实现分选。通过调整分矿板,可使物料获得最佳分选指标。

(2)不同粒度试验。根据矿石的表现结构,矿石首先要破碎到-6mm才能大部分达到解离。因此,将原矿破碎至-6mm和-5mm,采用广义分选试验,结果见表4。

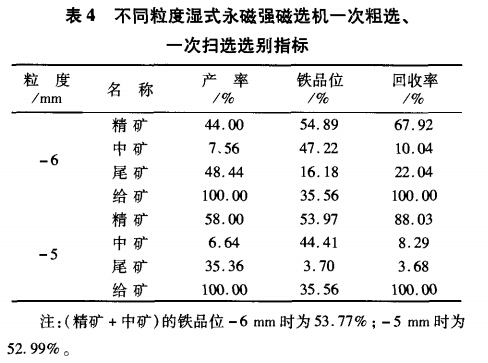

不同粒度湿式永磁强磁选机一次粗选、一次扫选选别指标

广义分选空间湿式永磁强磁选机结构及工作原理

从表4可见,破碎到-6mm的选别指标无论是精矿品位还是回收率都较好,说明原矿破碎到-6mm是可行的,破碎粒度越粗,过粉碎就越少,因此,无论是试验还是将来生产,均全部破碎到-6mm进行分选比较有利。

(3)6~0mm一次粗选、一次扫选、一次精选分选试验。本试验的目的是既要保证精矿品位55.00%以上,同时也要保证回收率80.00%以上,试验结果见表5。

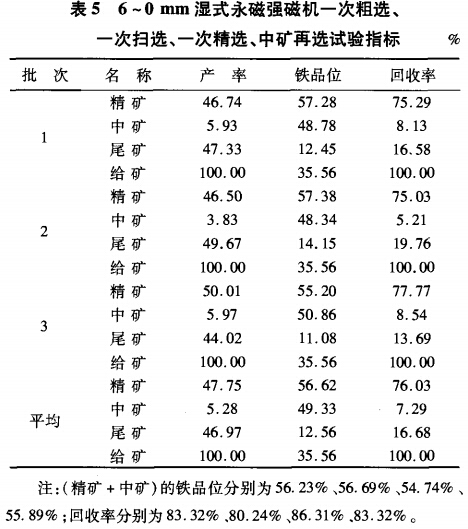

6~0mm湿式永磁强磁选机一次粗选、一次扫选、一次粗选、中矿再选试验指标

从表5可见,铁精矿品位达到了55.89%,回收率达到了83.32%,6~0mm一次粗选、一次扫选、一次精选、中矿再选工艺的选别指标比较理想。

(4)中矿再选后的尾矿再磨再选试验。为了进一步提高回收率,对-6mm一次粗选、一次扫选、一次精选、中矿再选工艺后的尾矿再经磨矿(-200目占70%后),采用Shp湿式强磁选机再选,分选结果见表6。-6mm一次粗选、一次扫选、一次精选、中矿再选、尾矿再磨选工艺连选试验流程见图2。

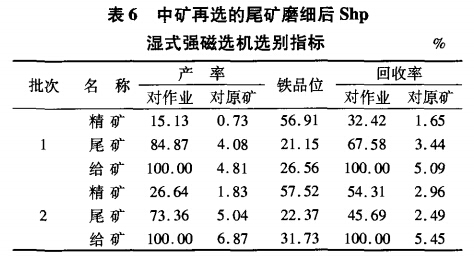

中矿再选的尾矿磨细后Shp湿式强磁选机选别指标

从表6可见,中矿再选的尾矿经磨矿达-200目占70%后,再经Shp湿式强磁选机分选能获得精矿品位57.00%左右、作业回收率30.00%以上的指标。

从图2可见,-6mm原矿经该机一次粗选、一次扫选、中矿再选,可获得铁精矿品位55.89%、回收率83.32%的选别指标。如果将中矿再选后的尾矿经磨矿-强磁(图2),则铁精矿品位55.94%,回收率86.33%。

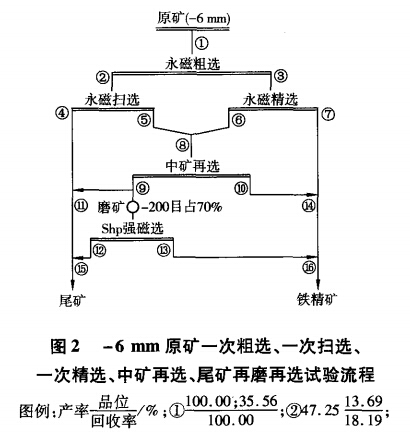

原矿一次粗选、一次扫选、一次精选、中矿再选、尾矿再磨再选试验流程

3、结论

(1)6~0mm矿石经广义分选空间湿式永磁强磁选机一次粗选、一次扫选、一次精选分选试验后,获得铁精矿品位55.89%、回收率83.32%的指标。

(2)广义分选空间湿式永磁强磁选机是经20年的研究,于2002年研制成功的,2005年7月26日通过技术鉴定。专家们评价该设备属国内外首创,具有国际领先水平,填补了-6mm弱磁性矿物没有湿式选别设备这一空白。已获2006年冶金行业科技进步一等奖。

(3)本试验采用的工艺合理,设备先进。投产后运行费用低、经济效益好。
