1、闪速磁化焙烧-磁选工艺

闪速磁化焙烧-磁选新工艺已解决了该工艺用于处理难选复合氧化铁矿石的关键技术问题。在许多以褐铁矿、菱铁矿等为主的复合氧化铁矿选矿中，都获得了良好的分选技术指标。

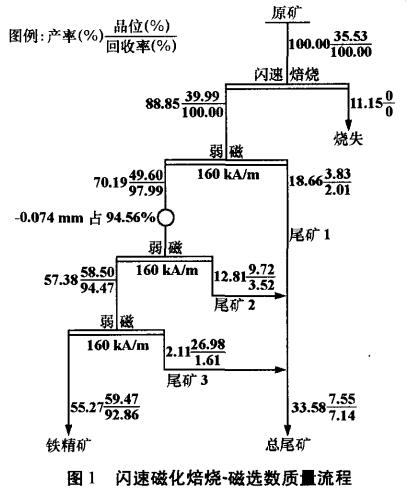

焙烧试验在500kg/h的闪速磁化焙烧中试装置上进行，反应炉温度控制在850~900℃左右，反应炉CO含量控制在2%~3%左右，经过1h的连续试验，每15min取一次焙烧矿，焙烧矿经磨矿至-0.075mm占94.56%（-0.045mm粒级占77.43%），控制磁场强度为160kA/m，在磁选管中进行焙烧产品检查试验，试验结果说明，经闪速磁化焙烧后的包子铺褐铁矿，可得到较好的选矿指标。闪速磁化焙烧-磁选流程试验结果见图1。

采用闪速磁化焙烧-磁选工艺可以获得铁精矿产率55.27%，铁品位59.47%，铁回收率92.86%的指标。

2、氯化离析-弱磁选工艺

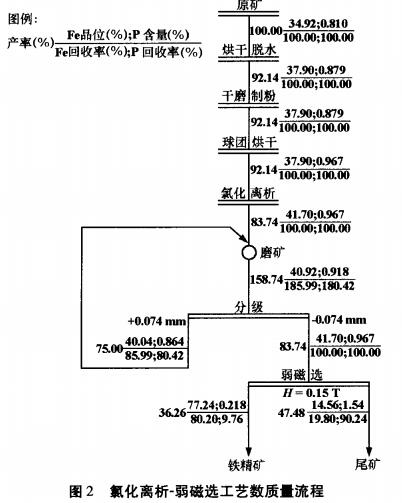

根据目前国内外难选铁矿提铁降磷的工艺研究，由昆明晶石矿冶有限公司申请的氯化离析-弱磁选工艺**，尤其针对高磷铁矿石的选矿极为有效。采用氯化离析-弱磁选工艺对包子铺褐铁矿进行了实验室探索实验，试验结果见图2.采用氯化离析-弱磁选工艺可获得铁精矿产率36.26%，铁品位77.24%，含P 0.22%，铁回收率80.20%的指标。但该工艺中氯化剂的回收利用有待进一步研究。且工艺成本较高，还需研究解决许多工程化的关键技术。
