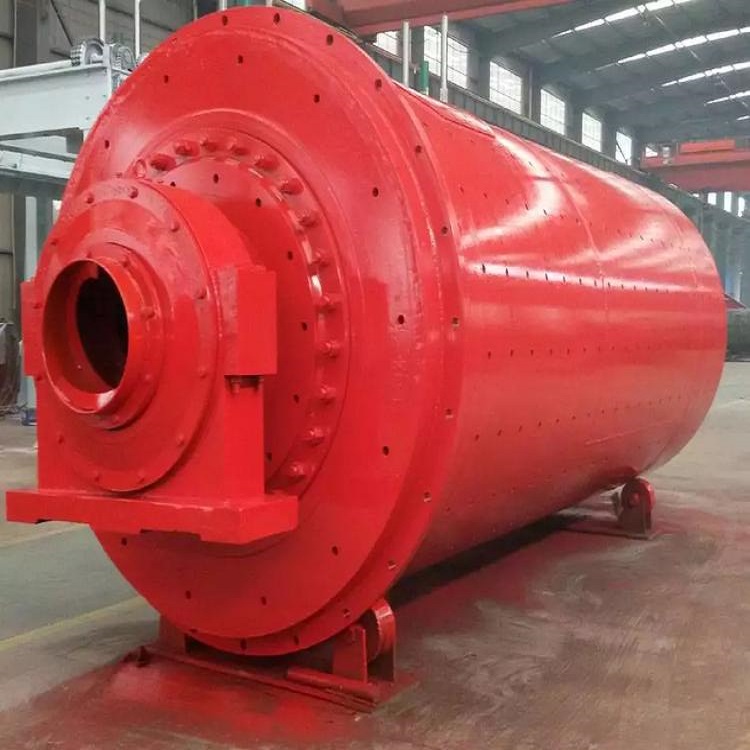

棒磨机是一种筒体内所装载研磨体为钢棒的磨机。棒磨机一般是采用湿式溢流型，可作为一级开路磨矿使用，广泛用在人工石砂、选矿厂、化工厂电力部门的一级磨矿。今天简单介绍一下棒磨机如何安装。
       棒磨机必须安装在坚固的钢筋混凝土基础上（混凝土标号不低于150号）如果磨机安装位置距地面较高，混凝土标号相应提高基础的低面积和体积，应根据基础上*大载荷和地基土的容许承载力，由有关专业进行设计，磨机基础隙用石板充填，以避免磨机在运转时产生的震动影响建筑物的基础，安装设备的基础表面轮廓尺寸，如无特殊要求，一般应比设备底座轮廓尺寸大100mm以上，基础完成后必须专门进行验收 [5]  。
       基础上平面的标高应当比设备底板的下表面标高低50-80mm，便在基础与底板之间能够放置垫铁（斜铁），进行调整。
       为了保证二次浇灌时和原基础结合紧密，必须对欲进行二次浇灌的基础表面铲成麻面，铲成麻面的方法是由钢扁铲在地基表面上铲出一个一个的凹坑，其直径约为30-50mm，凹坑的距离按地基的大小而有不同，一般-150mm左右，在基础的边角处应铲出缺口，目的是使二次浇灌更加牢固。
       基础经过检查并符合设计要求之后，可以埋设基准点。要埋设基准点供作安装设备时按中心线找正设备位置时的依据；同时还需要埋设基准点，供作安装设备时测量标高的标准依据。基准点一般位于测量标高的位置，根据厂区零点测出它的标高。
       敷设地脚螺栓前，应将地脚螺栓上的锈垢、油清除干净，但螺纹部分任上油脂防止生锈，检查螺栓与螺母的配合是否良好，检查地脚螺栓位置是否符合设备总图及地基图。
       地脚螺栓的紧固：地脚螺栓的螺母下面必须加垫圈，地脚螺栓应当用锁紧装置锁紧，可用弹簧垫圈或双螺母，混凝土达到设计强度75%以后，才允许拧紧地脚螺栓。
       主轴承：主轴承的安装必须符合基础强度达到75%以上，并经检查合格后方可在基础上安装。轴承底板安装前应将其清洗干净，在轴承底板的上表面上，划出纵横中心线作为安装找正的基准线，然后将地脚螺栓与底板同一安装在基础上，在底板下放好垫铁，将底板调整到正确位置。
       轴承底板的底部与二次浇注的水泥砂浆接触面一般情况下可用不进行金加工但必须保证底板的平整，因为一般冷轧钢板表面粗糙度可达到Ra3.2左右，热轧的表面粗糙度一般在Ra6.3—12.5左右。垫块可用25*100的钢板制作，长度以不大于底板宽度为准，主轴承底板应不小于8块，其余底板酌减。调整片可用不同厚度的薄钢板制作，以每个垫块上不多于2块为准。
       两主轴承底板的相对标高一般用液体连通器或经纬仪测量，其允许差度为0.5mm，并保证进料端高于出料端，轴承底板的标高和水平度应同时测量，边测标高边找水平。
       将轴承座放在轴承底板上，使两者中心线重合，应注意将轴承座的下部的观测孔朝向外侧，轴承座与轴承底板的接触面沿其四周应均匀接触，局部间隙不得大于0.1mm，不接触的边缘长不得超于100mm，累计总长度不超过四周的四分之一。否则，应进行处理。轴瓦安装前应检查轴瓦瓦面与筒体端盖轴颈的配合及瓦背与轴瓦底座之间的配合，不得有夹帮现象，应有合适的瓦口间隙。
       在安装上盖之前，应将主轴承的冷却水管接通进行水压试验，试验压力为0.4—0.6MPa，试验时间为30分钟，应无渗漏现象。
       在安装回转部之前必须对端盖进行检查，修复其上表面损伤。如锈蚀、划痕等，同时清除结合面上的毛刺，飞边及防锈漆，如清理后不能马上进行组装，还应在加工面上涂上一层防锈油脂，并将其包装起来。
