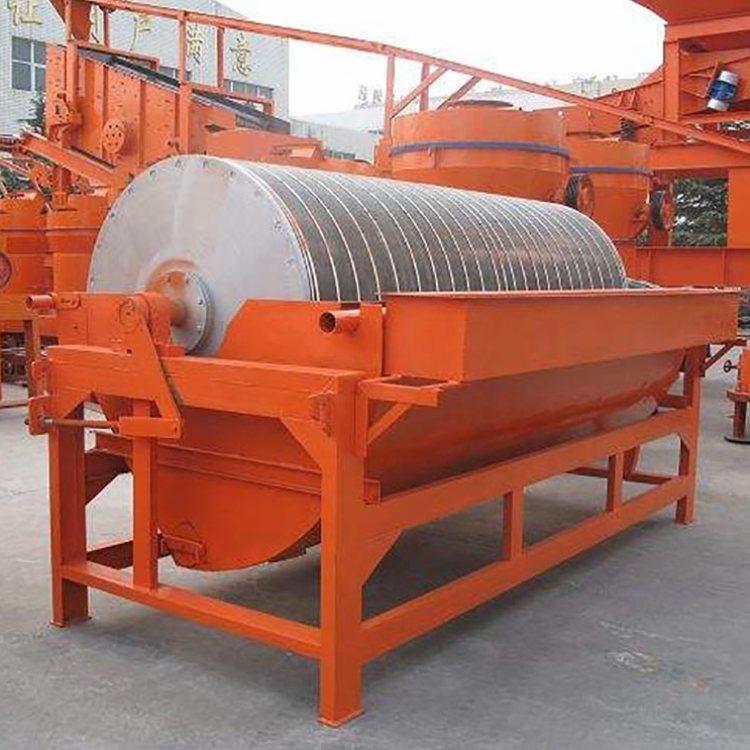

永磁筒式磁选机简介

时间：2021-06-04 08:44:54 来源：郑州山川重工有限公司

 永磁筒式磁选机是是一种场强较高的湿式磁选机，适用于冶金矿山矿业选矿、选矿厂等行业，主要用于选别细颗粒的磁性矿物,或者,除去非磁性矿物中混杂的磁性矿物。采用磁性较高的稀土钕铁硼磁块和铁氧体磁块组成复合磁系，具有磁场作用深度大，不易退磁等特性。因此设备处理能力大、对生产波动的适应性强，选别效果好。
       永磁筒式磁选机的应用范围：适用于粒度3mm以下的磁黄铁矿、磁铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系采用优质的铁氧体材料(或与稀土磁钢复合而成),筒表平均磁感应强度为100~600 MT。磁选机具有结构简单、处理量大、操作方便、易于维护等优点.
       永磁筒式磁选机的工作原理：矿浆的移动方向与圆筒旋转方向或产品移动的方向一致。矿浆由给矿箱直接进到圆筒的磁系下方，非磁性矿粒和磁性很弱的矿粒由圆筒下方的两底之间的间隙排出。磁性矿粒吸在圆筒表面上，随着圆筒一起旋转到磁系边缘的磁场弱处，由卸矿水管将其卸到精矿槽中。
       永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分组成。圆筒由2-3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机，带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系，装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上，磁轭的轴伸出筒外，轴端固定有拐臂。扳动拐臂可以调整磁系偏角，调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造，机架和槽体的其他部分用普通钢材焊接。
       磁选机磁路部分采用五极磁系，每个磁极由铁氧体和钕铁硼磁块粘结而成，用螺钉穿过磁块中心孔固定在磁导板上，磁导板经支架固定在筒体的轴上，磁系固定，筒体旋转。磁极的极性沿圆周交替排列，沿轴向极性相同。套在磁系外面的是不锈钢非导磁材料制成的滚筒，采用非导磁材料是为了避免磁力线不能透过筒体进入选分区，而与筒体形成磁短路。槽体靠近磁系的部位也应采用非导磁材料，其余可用普通钢板或硬质塑料板。永磁磁选机不需持续激磁，无功耗，其磁系不需能源和冷却系统，且结构紧凑简单，重量轻，占地面积少，制造和运行成本低，操作维护方便，性能稳定，是一种节能省耗、高效廉价设备。
      性能特点
      1.同一圆筒可配三种槽体，适应不同选别工艺。
      2.半逆流槽适用于矿石粒度为0.5-0mm的强磁性矿物的湿式粗选和精选，尤其适用于粒度为0.15～0mm大矿物的精选。
      3.逆流槽适用于矿石粒度为0.6～mm强磁性矿物湿式粗选和扫选。尤其适用于洗煤厂重介质回收等。
      4.顺流槽适用于矿石粒度为6～0mm的粗选和精选。
      5.半逆流槽和顺流槽都可串联使用，提高精矿品位。
      6.磁系采用优质铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100~600MT。
