磁力滚筒的设计指南

磙力滚筒是磁选机中的最重要部件，承担着磁选去除杂质的任务，在上述设计的磁选机采用干式磁选，由于是单层磁选机，整机的结构简单，磁滚筒设计为永磁式。干式磁选机的特点是结构简单、处理量大、操作方便、易于维护等。

干式磁选机的工作原理是，由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁莲”即是精矿。干式磁选机的精矿随圆筒转到磁系边缘磁力最弱处，在刷辊的使用下被清理下来，即是尾矿。

磁滚筒的主要组成部分为：主轴端盖、铁环、磁体、钢筒和圆螺母等。主轴、端盖和钢筒基本上和非磁滚筒的相同。端盖用铸铝件制造，钢筒仍用不锈钢板卷焊制成，钢筒和端盖的联接用不锈钢螺钉。其外形如下：

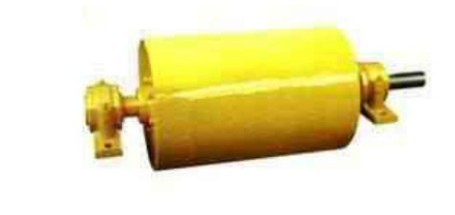

实际如下图片所示：

由于参考资料知道钦铁硼永磁体的最大磁能积可达3.18×10(T.A/m)，约为衫钻合金(SmCo)最大磁能积(1.59×10T.A/m)的2倍，银铁氧体(Sro.6Fe20)最大磁级积(0.326×105T.A/m)的10倍。因此，采用钦铁硼磁系容易提高磁选机的场强和性能。在磁滚筒的钢筒内部装有五个永久磁铁，由四个铁环隔开，铁环装配在主轴上。

该磁选机采用永磁磁力滚筒，主要适用于以下用途：

1、贫铁矿经粗碎或中碎的粗选，排除围岩等废石，提高品位，减轻下一道工序的负荷。

2、用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别，返回再烧。

3、用于陶瓷行业中将瓷泥中混杂的铁除去，提高陶瓷产品的质量。

4、燃煤矿、铸造型砂、耐火材料以及其它行的需用到的除铁作业。
