磁铁矿选矿设备、磁铁矿选矿工艺

作者来源：山川重工发布时间： 2017-03-11 06:01

导读：日处理1000吨磁铁矿选矿设备所需主要设备序号设备名称规格型号单机功率(KW) 数量(台) 1 鄂式破碎机 500700 55 1 2 鄂式破碎机 2501000 37 1 3 电磁振动给料机 GZ4 0.45 1 4 球磨机 MQ2445 380 1 5

日处理1000吨磁铁矿选矿设备所需主要设备
序号	设备名称	规格型号	单机功率(KW)	数量(台)
1	鄂式破碎机	500×700	55	1
2	鄂式破碎机	250×1000	37	1
3	电磁振动给料机	GZ4	0.45	1
4	球磨机	MQ2445	380	1
5	螺旋分级机	FG1200	传动：5.5提升：1.5	1
6	磁选机	CTB1224	7.5	2
	磁选机	CTB1024	5.5	2
7	斜管浓密箱	FNX-5	——	1
8	真空过滤机	GYW-20	4	1

日处理2000吨磁铁矿选矿设备所需主要设备
序号	设备名称	规格型号	单机功率(KW)	数量(台)
1	颚式破碎机	PE750×1060	100	1
2	颚式破碎机	PEX300×1300	75	2
3	对辊破碎机	2PG900×500	44	2
4	电磁振动给料机	GZ5	0.65	1
5	球磨机	MQ2740	400	1
6	双螺旋分级机	2FG1500	传动：7.5×2提升：1.5×2	1
7	磁选机	CTB1224	7.5	2
8	磁选机	CTB1024	5.5	2

日处理3500-4000吨磁铁矿选矿设备所需主要设备
序号	设备名称	规格型号	电机功率(KW)	数量(台)	备注
1	鄂式破碎机	PE750×1060	110	1
2	鄂式细碎机	PFX 250×1200	45	2
3	皮带输送机	800			视现场定
4	皮带输送机	650			视现场定
5	喂料机	GZ5	0.65	3
6	格子球磨机	MQ2.7×4	400	3
7	螺旋分级机	2FG1500	7.5×2	3
8	磁选机	1500×3000	11	2
9	磁选机	1200×3000	7.5	2
10	斜管浓密箱	10 m2		3	预脱水到≤斜管浓密箱35%
11	真空过滤机	96 m2	132+22	1	处理铁精矿（水≤8%）

以上工艺描述：

1、矿石破碎部分

原矿：给矿机(9638)均匀将原矿喂料进入粗破（PE750×1060）破碎由输送机进入2台细破（PEX250×1200）破碎至35mm以下，再由输送运送至磁力滚筒分选进入料仓（矿石品位可达40以上），料仓可根据现场情况设计。

2、选矿部分

选矿部分用到的磁铁矿选矿设备：经喂料机分别均匀喂料进入对辊破碎机（760×1015，2台）破碎至15 mm以下再由输送机输送至料仓，然后经GZ5给料机（2台）分别均匀喂入2.7×4米球磨机（2台），球磨机出料矿粉分别进入分级机（2FG1500×9.5，2台）进入分级脱泥，分级机分出细料可进入磁选机选别，分级机返回粗砂可进入另一台球磨机磨矿，磨机出料矿粉再进入分级机，分级出的细料进入磁选机选别，分级返回粗砂再进球磨磨矿。

磁选部分：可分为粗选精选。粗选为磁选机（CTB1500×3000，2台），精选为磁选机（CTB1200×3000，2台），分级机排出矿物选进入粗选经粗选选出精矿进入精选机，由此可得品位63%以上的铁精粉。

脱水部分：磁选得出铁精粉由沙浆泵打入斜管浓密箱（10m2，3台），浓缩脱水使铁精粉含水量降低到50%~35%之间，之后再进入真空过滤机（96m2把真空过滤机真空泵电机加大后）进行过滤使其水份在8%以内。

开元机械是一家专业从事于赤铁矿选矿设备、褐铁矿选矿设备与磁铁矿选矿设备等矿石设备的生产厂家，公司致力于各类金属矿与非金属矿的选矿，欢迎有志于投资选矿行业的用户与我们取得联系。公司网址：www.kyjx.com

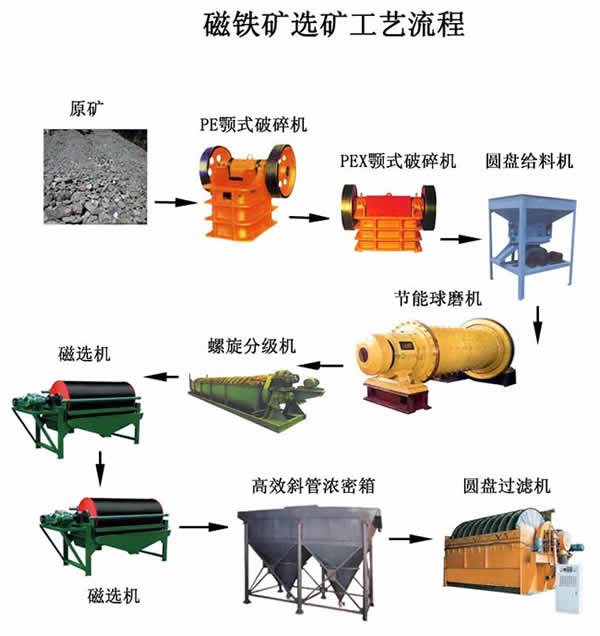

磁铁矿选矿工艺流程图
