立环式强磁场磁选机结构是怎样的

立环式强磁场磁选机有单环和双环的，有电磁的，也有永磁的，其中，Φ1500mm双立环电磁强磁场磁选机性能较好，用于分选赤铁矿获得较好指标。

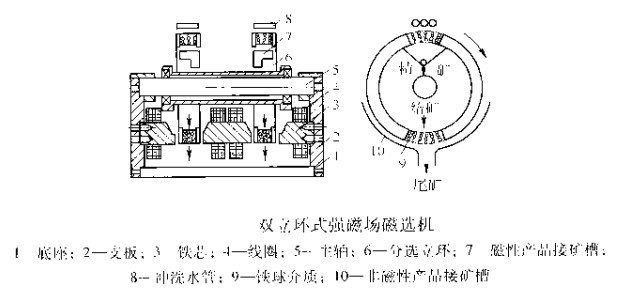

Φ1500mm双立环磁选机由给矿器、磁系、分选环、接矿槽、冲洗水管和传动机构等部件构成，如下图所示。磁系由磁轭（底座1、支板2和主轴5共同构成磁轭）、铁芯3（两边各有一个，中间有一个）和激磁线圈4组成，形成“日”字形闭合磁路。三个铁芯之间的两个空气隙为磁场区，分选环的分选室就由该处通过，分选环为两个，垂直安装在水平轴上，整个分选环由非磁性材料分隔成40个分选室，室内装Φ6~Φ20mm铁球作为分选介质，装球率为85Φ~90Φ，环的内外周边（即分选室的上下底）是不锈钢筛蓖，进入磁场区时，上底进矿并防止粗粒及杂物进入分选室，下底排出尾矿。

工作时矿浆给入分选室内，此处的铁球被磁化，球与球接触点附近产生不均匀强磁场，能吸住磁性矿粒；非磁性矿粒不受磁力，随矿浆出球之间缝隙迂回流出，漏入尾矿槽，吸住的磁性矿粒随环旋转，上升至顶部无磁场区，此时分选室倒置，顶部的高压冲洗水把磁性矿粒冲出流入精矿槽，选别就如此连续进行。

该机最大优点是分选室不易堵塞，因分选室内装的是可以松动的球介质，每个分选室由给矿到卸下精矿，都是从环底部运动到环顶部，分选室旋转了180°，球在分选室内得到松动，磁性矿粒易于被水冲下。

该机操作要点主要是选择球介质的直径，因为矿粒由球之间缝隙通过，给矿粒度越粗，球间缝隙应越大，否则矿粒将不能通过，缝隙越大，球径越大，加球数越少，球接触点越少，对磁性矿粒的捕收点就越少，对选别不利，一般球直径为最大给矿度的7倍较为适宜。
