永磁高梯度磁选机的整机图示

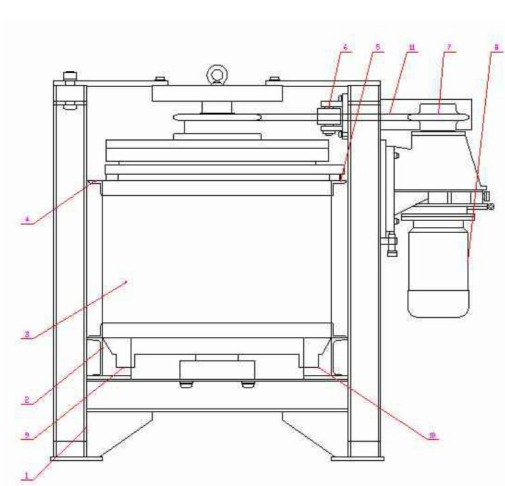

永磁高梯度磁选机加工完成后，永磁高梯度磁选机的整机如下图所示。

永磁高梯度磁选机是针对弱磁性矿物分选而设计的强磁选设备，磁系采用了改进钕铁硼永磁材料，平均磁能积大于320kJ/m3，剩余感感应强度大于1.23T，磁系的背景磁场为0.65~0.75T，筒皮外附加具有高导磁率的圆柱形导磁不锈钢介质，平均磁感应场强可达1.0T。

设备采用链传动，电机竖直方向放置，顶部使用连接板校紧，使整机结构紧凑合理。物料从给矿槽给入后，随筒体一起转动，磁性矿物被具有感应磁场强度的介质棒所吸引，在转动过程中被携带至无磁区，非磁性矿粒直接被冲洗水冲下至尾矿区，所选用的导磁不锈钢介质，离开磁场区域后剩磁几乎为零，从卸矿装置中给入竖起方向的有压冲洗水，使磁性颗粒脱落在精矿区内，既提高了精矿质量，又保证了精矿和尾矿能够被顺利卸矿。
