永磁磁选机的磁系分析与设计

今天我们开元机械来给大家介绍一下永磁滚筒式磁选机的分析和设计。

1、磁系分析与设计

对磁选机结构的分析是设计的前提。磁选机的主要部分是磁系。磁系的高度、宽度、半径和极数，相邻磁极的磁位差，极距，极面宽和极隙宽的比值，磁极和磁极端面的形状，以及磁极端面到其排列中心的距离等对磁场特性都有不小的影响。

2、磁选机的结构

永磁筒式磁选机具有结构简单，工作可靠，节省电耗，适合现场等优点，所以被广泛应用。

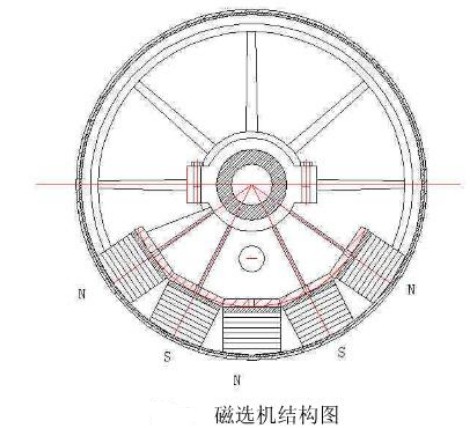

这里确定的磁选机结构如下图所示。磁路部分采用五极磁系，每个磁极由铁氧体和钕铁硼永磁块粘结而成，用螺钉穿过磁块中心孔固定在磁导板上，磁导板经支架固定在筒体的轴上，磁系固定，筒体旋转。磁极的极性沿圆周交替排列，沿轴向极性相同。套在磁系外面的是不锈钢非导磁材料制成的滚筒，采用非导磁材料是为了避免磁力线不能透过筒体进入选分区，而与筒体形成磁短路。槽体靠近磁系的部位也应采用非导磁材料，其余可用普通钢板或硬质塑料板。

初步确定磁选机相关参数为：筒子内径1040mm，半径520mm，筒壁厚6mm，气隙约3mm。筒转速20.8r/min。筒壁外表面距离25mm，可调整。采用下面给矿方式。磁极板使用A3低碳钢，厚度20mm，筒壁使用太原产非导磁不锈钢。永磁材料使用铁氧体（Y30H-1），钕铁硼（N35），磁极高127mm，宽170mm，5个磁极。每个磁极由长85mm宽65mm，高不等的小磁块粘结而成。整个筒长3100mm，由11组65×4的磁极块构成。磁系偏角10°~15°。

永磁滚筒磁选机可用于赤铁矿、褐铁矿、磁铁矿选矿设备当中，感兴趣的用户可与我们开元机械取得联系。www.kyjx.com
