介绍干式永磁高梯度磁选机

由长沙矿冶研究院的冯定五博士研制的干式永磁高梯度磁选机主要由内、外筒体，磁介质，磁介质振动系统，风力分散系统，给料系统，接料斗机架等组成。

该机内、外磁系之间的分选间隙可调整，以适应不同物料对分选场强的要求，其结构选择齿状磁场多极永磁磁系，所采用的钕铁硼永磁体的磁能积为293kJ/m3，剩余磁感应强度1.1T，内、外磁系均为磁铁铠装挤压磁系，减少了漏磁。磁介质选用钢板网，用于吸附进入分选空间的物料，随着磁介质的转动和振动，磁性物料进入接料斗，而非磁性物料则随自身的轨迹抛落出去。其中的风力分散系统是通过旋转的叶轮产生的离心力把物料甩向周边的斗壁，物料中的团聚颗粒受撞击而分散，并在叶轮产生的风力作用下送入磁选机的分选腔。机械振动则提高了物料分选的选择性，避免机械夹杂。

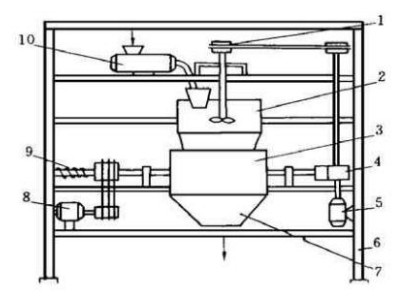

1、叶轮 2、给料斗 3、分选筒体 4、凸轮 5、振动电机

6、机架 7、接料斗 8、传动电机 9、振动弹簧 10、星形给料机

在连州复合材料厂的钾长石除铁试验中，干式永磁振动高梯度磁选机使精矿中的Fe2O3由0.27%降至0.18%，达到了工业一级品的要求，而且运行过程中未出现物料的机械堵塞，运行平稳可靠，但是1.5t/h的处理能力需要进一步提高。
