磁铁矿选矿设备磁选机的设计的任务是对磁系结构的设计，磁系设计的主要任务是确定磁体的主要尺寸和磁路结构，一般先根据给定技术要求，结合经验假设几个参数值，估算磁体的尺寸，确定磁路结构，然后利用有关公式进行性能分析和参数调整，直至设计*优方案符合技术和经济指标要求。

近十几年来，国内外在研制永磁强磁场磁选机方面做了大量的工作，并取得了显著的进展，成功地研制了具有聚磁介质的闭合磁系。这种磁系是在原磁体的基础上，在两层磁极间充填一定数量的聚磁介质，两原磁极之间的间隙中的磁场强度和磁场力大大提高。捷克的V.泽朱尔卡等人对多块小永磁体的对极式磁系结构的磁场特性进行了系统的实测及试验研究，其研究结果表明，采用钕铁硼永磁材料设计的对极式磁系闭合结构，能够进一步提高分选空间中的气隙的磁感应强度，增大分选空间。国内张泾生等对窗框对极式永磁磁系结构在30~100mm之间的磁场特性进行了解析计算研究，结果表明，稀土永磁窗框式对极闭合磁体工作背景磁场*高达到0.6T；冯定五等也进行了对极式永磁磁系结构的磁选机的研究，其磁场可以在15~200mm之间进行磁场的任意调节，磁场强度调节范围为0.35~0.7T；彭会清等研究了尖齿极聚磁介质对极式永磁磁系结构的磁选机，其磁极对可以在10~50mm之间进行调节，磁场强度调节范围高达0.1~2.1T。

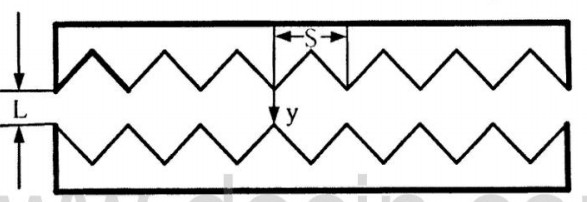

通过对前述各类强磁选机磁系结构的分析，从磁能积、造价和稳定性等方面综合考虑，基于钕铁硼永磁材料的诸多优点，选用目前磁性能*高的钕铁硼永磁材料。采用了彭会清研究的尖齿极聚磁介质结构设计永磁盘式强磁选机，结构如下图所示，在此基础上采用matlab软件对永磁盘式强磁选机的磁系结构的磁路进行数值磁场特性的分析，以期为新型磁系结构的设计提供依据。
