CTG干式磁选机的结构与应用
铁矿石入磨前预选抛废石是选矿厂节能、降耗、增效的有效途径。磁滑轮干选机抛去采矿过程中混入的围矿岩和夹石，减少磨矿量和入选品位的波动，提高磨机效率，减少磨矿量和入选品位的波动，提高磨机效率，从而促进矿山经济效益的提高。磁滑轮是目前解决大块抛废问题较好的设备，但磁滑轮干选机选别后品位提高很少，抛必增加下道工序节能球磨机的工作负荷，同时，磁滑轮预选后必须对矿物进行破碎处理。目前矿石越来越贫乏，品位越来越低，如何提高入磨矿石品位，提高生产率是亟待解决的问题。
CTG型磁选机属粉矿干式磁选机，其工作原理与磁滑轮干选机基本相同，它用于选别细粒的矿粉，其优点在于抛废的同时，对矿物具有富集作用，提高了入选品位，弥补了磁滑轮的不足；因此，用CTG型磁选机对矿物进行预选处理，可有效地解决上述问题。
1、CTG型磁选机结构特点
CTG型磁选机与湿式磁选机相比在选别过程中有一个非常大的区别，即重力有利于选别。在选别的过程中，无需克服重力的作用和矿浆的阻力，当尾矿脱离磁场时，在重力的作用下，矿物能很好的与磁筒分离，这一特点与磁滑轮干选机相同。

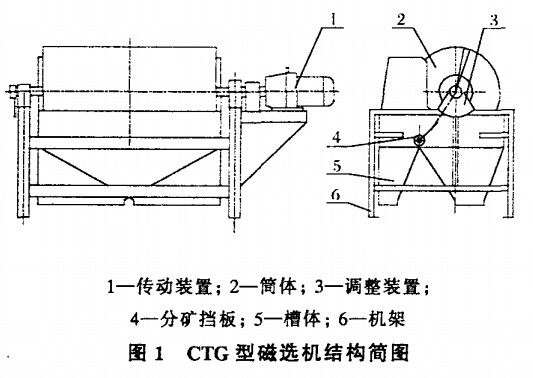

该磁选机适用于选别粒度小的矿粉，对于5mm以下的粒级已解离部分，吕位提高很多，用CTG型磁选机进行预富集后，精矿可以直接进入球磨机。而对于5mm以上的粒级由于还未解离，磁滑轮干选机选别后品位提高很少，为了提高球磨机的工作效率，必须将所有进入球磨机的物料细碎到5mm以下，以提高球磨机入磨矿物品位。在不增加后续设备台数的情况下，选矿厂设备台效率得到提高，既可以降低选矿厂的加工成本，又可以增加选场的精矿产量。该机的结构如图1所示。

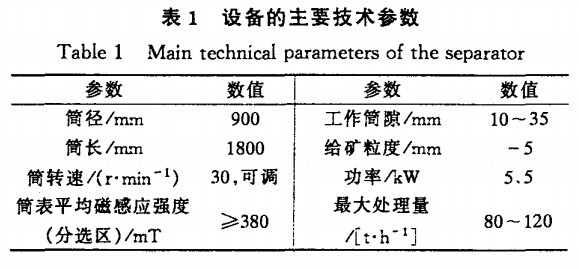

该设备根据用户的需要，可自行调节设备的转速，根据所需精矿品位，尾矿、精矿产出比例可根据实际情况自行调节，操作维护方便。以CTG-0918型设备为例，其主要技术参数列于表1。
2、磁系的分析研究与结构特点
磁系是磁选机的关键部件，它的磁性能好坏直接影响磁选机的技术性能和分选效果，因此磁系磁路的优化设计至关重要。磁选机选加盟区的磁场分布一直是广大磁选工作者的理论研究重点和难题。曾有很多文献报道了极距对分选效果的影响，得出极距对精矿品位影响不显著，但金属回收率却随着极距的增大而显著下降。同时确定适宜的极距还应保证分离过程的顺利进行，减小极距能提高分选空间的磁场力，保证回收率，但极距过小，抛必造成堵塞，影响分选过程的正常进行。与新型磁选机相适应的磁系，要求选别区长，在磁翻转中有利于矿石及贫矿连生体的排出，给矿方式更趋于合理。梯度和穿透深度是相辅组成的两个方面，过分强调梯度而造成磁场作用深度极不均匀，会造成金属磁性矿物的瞬间脱离流失。在弱磁场选别作业中，大筒径有利于选别效率的提高，一则大筒径空间大，有利于磁路设计，同时大筒径选别区加长，更有利于分选，保证磁性矿物最大限度的回收，有利于提高品位。

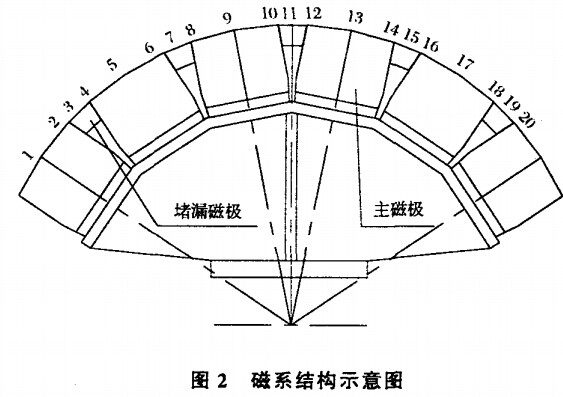

CTG磁选机的磁系特点就是大包角、多磁极，磁选机选别区的磁通密度绝对值较为均匀，发挥其磁系的选别作用，根据矿石性质的不同，可设计成不同的场强。磁力的径向分量应尽可能的大，切向分量应尽可能的小。极数6~8极，多极是为了获得均匀磁密度的需要，更主要的是多极在选别过程中提高磁翻转的次数，以清除杂质，提高品位。极数过多，会造成磁短路。而CTG磁选机选别的物料粒度相对较大，磁选机直径较小，经试验选定为6极，磁系包角为140°~155°，加强磁选工作区，提高选别效率。磁系结构如图2所示。

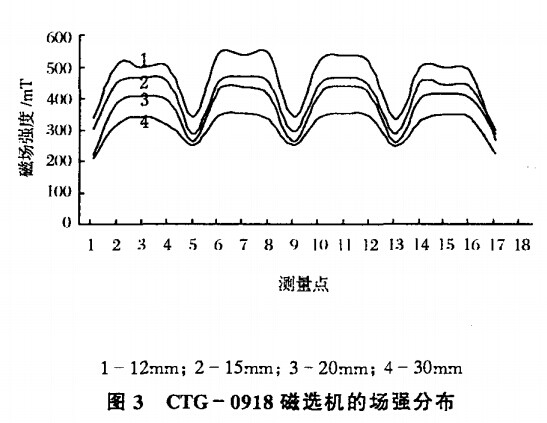

分别在12、15、20及30cm处取多点，实测其磁场强度值，绘制如图3的分布曲线。从曲线可以直接观的看到，磁场的作用深度很大，曲线也相对均匀。在由于现场给料不均而产生的料层厚度不均匀的情况下，仍能得到预期的选别效果。
3、应用实例

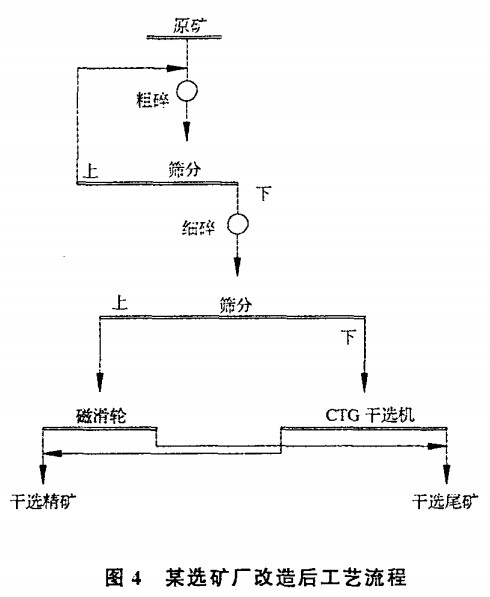

某选矿厂应用CTG磁选机对工艺流程进行了改造，改造后的工艺流程如图4所示。
经综合试验分析比较，5mm以下粒级约占85%以上，这些矿物无需细碎，直接采用CTG-0918磁选机预选，在原矿品位波动时，可通过灵活调节磁辊转速和分矿板位置满足生产需要。尾矿直接抛充，精矿与磁滑轮的精矿一起进入下一流程的湿式磁选机。5mm以上粒级所占的比例很小，如增加闭路筛分需要的投资大，经分析决定，采用开路细碎更经济，用原有磁滑轮干选机就可以完成。
工艺流程改造后，实际生产指标与原指标相符，设备运行平稳，改造后的流程，具有设备配置紧凑，操作、控制简单，极大地降低耗水，选别指标稳定等一系列优点，不仅降低了选矿厂的加工成本，又提高了选矿厂的精矿产量，改善了选矿技术经济指标，做到了经济合理地利用矿山资源，实际应用效果十分明显。
4、结论
通过对磁路优化设计、选材、整台设备的设计制造等，使该设备的综合性能得到提升。近两年的生产使用表明，该机结构合理，运转可靠，选别指标良好。
CTG型磁选机属粉矿干式磁选机，多用于小型选矿厂。该机对于低品位磁铁矿的预富集是十分有效的，尤其对于资源匮乏地区提高入磨品位、减少水耗具有广阔的应用前景。该机与新型细碎工艺的组合，适应了当前选矿工艺多破少磨，提高入磨品位的发展思路，是十分值得推广的一种新型设备。在河北、辽宁、新疆等干旱缺水地区，该机在低品位磁铁矿的预富集工艺中得到了成功的应用。该机对嵌布粒度较细的细粒级原矿的富集作用是显著的，具有推广价值。从该设备在部分矿山的成功应用来看，对原矿分级、粉矿写回集及粗粒抛尾，都取得了很好的应用效果，对最大限度地利用矿石资源具有促进作用。
