福建某细粒难选磁铁矿选矿试验研究

作者来源:山川重工       发布时间: 2017-03-11 05:16
导读:福建某微细粒嵌布磁铁矿石采用现场的磨选流程处理,精矿铁品位达不到产品质量要求。现场粗精矿矿物性质分析结果表明,其单体磁铁矿物约占60%,磁性铁占有率为95.13%,适宜采用单

福建某微细粒嵌布磁铁矿石采用现场的磨选流程处理,精矿铁品位达不到产品质量要求。现场粗精矿矿物性质分析结果表明,其单体磁铁矿物约占60%,磁性铁占有率为95.13%,适宜采用单一弱磁选工艺处理。在进行了弱磁选场强和中矿再磨细度条件试验后,进行了筛分分级—筛下2段磁精矿—筛上中矿再磨—磨矿产品2段弱磁选流程试验,最终可获得铁品位为64.18%、铁回收率为95.41%的铁精矿。试验流程是处理该矿石的简洁而高效的流程。

福建某铁矿石为微细粒难选磁铁矿矿石,现场采用1段磨矿、1粗2精弱磁选流程,磨矿产品细度为-0.074mm占90%左右,未达到64%的产品质量要求,因此以现场粗磁精为试样进行了实验室提高精矿质量的试验研究。

1、试样的工艺矿物学研究

试样中主要金属矿物为磁铁矿,黄铁矿,黄矿矿,赤铁矿等少量或微量。单体磁铁矿物约占60%,连生体以磁铁矿—脉石连生体为主,二者共生关系密切,磁铁矿与赤铁矿、黄铁矿、黄铜矿的连生体很少。试样主要化学成分分析结果见表1,铁矿物分析结果见表2,粒度筛析结果见表3。

从表1可以看出,试样中硅、镁、钙含量较高,是后续试验抛尾的主要对象。

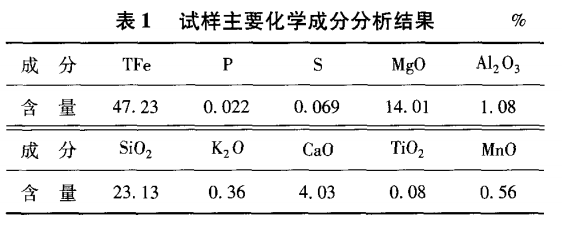

试样主要化学成分分析结果

试样的铁物相分析结果

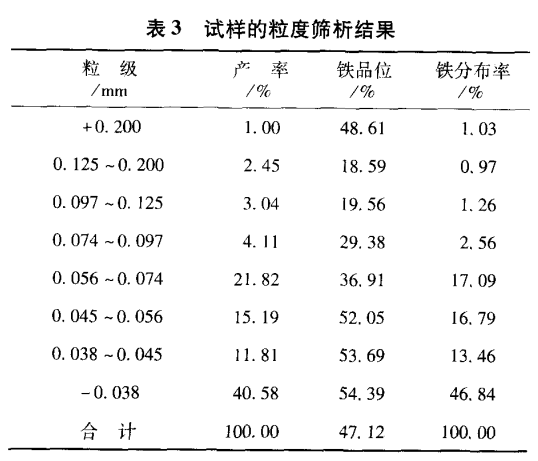

试样的粒度筛析结果

从表2可以看出,试样中磁性铁含量较高,占全铁的95.13%,弱磁选可以获得较高的铁回收率。

从表3可以看出,试样中粒度越细的颗粒铁品位越高,而且粗细粒级铁品位相差很大。+0.074mm粒级产率虽然仅有10.60%,但铁品位只有20%多;-0.056mm粒级产率较高,为67.58%,而铁品位也较高,为53.74%。综合考虑,确定该矿样后续试验过程的控制粒度为-0.056mm。

2、试验研究

2.1、直接弱磁选试验

试样中主要金属矿物为磁铁矿,单体磁铁矿物约占60%。从简化工艺流程的角度考虑,首先对试样进行了2段直接弱磁精选试验,试验前先对试样进行了脱磁。

2.1.1、弱磁精选1场强试验

试样在圆筒磁选机上进行不同场强的1次弱磁精选试验,试验结果见表4。

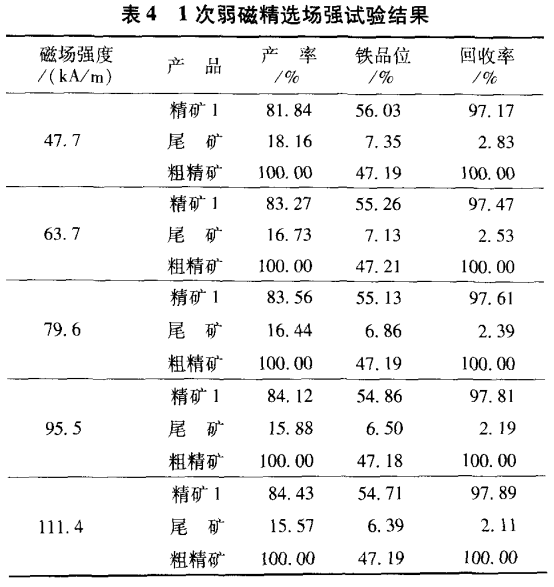

1次弱磁精选场强试验结果

从表4可以看出,随着磁场强度的增强,精矿回收率略有提高,精矿铁品位有所降低,说明有少量较贫连生体随着磁场强度的增强而进行精矿,因而引起选矿指标的变化。综合考虑,确定1次精选场强按95.5kA/m来制备2次精选给矿。

2.1.2、弱磁精选2场强试验

精矿1在圆筒磁选机上进行不同场强的2次弱磁精选试验,试验结果见表5。

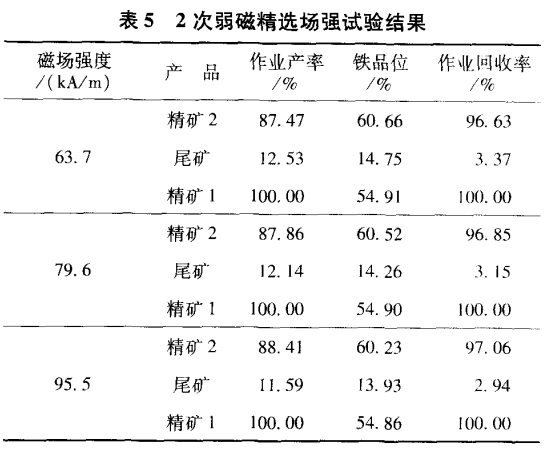

2次弱磁精选场强试验结果

从表5可以看出,随着磁场强度的提高,精矿铁品位微幅下降,回收率微幅提高。当2次精选场强为63.7kA/m时,精矿铁品位也仅有60.66%,因此,采用现场的工艺流程难以获得合格的铁精矿。

2.2、预先细筛—弱磁选试验

根据试样筛析及解离度分析结果,拟定了试样预先筛分—弱磁选的原则流程,即对试样预先细筛筛分后,筛下产品进行2段弱磁精选,对筛上产品再磨后进行2段弱磁精选。

根据表3确定的合适细筛筛孔尺寸为0.056mm。+0.056mm粒级产率为32.42%、铁品位为33.30%,-0.056mm粒级产率为67.58%、铁品位为53.74%。

2.2.1、筛下产品弱磁精选场强试验

筛下产品弱磁精选场强试验流程见图1,试验结果见表6。

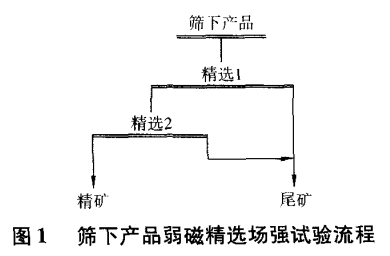

筛下产品弱磁选场强试验流程

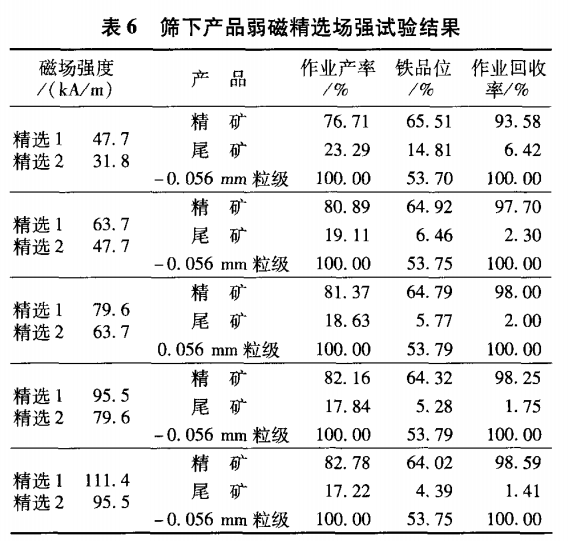

筛下产品弱磁精选场强试验结果

从表6可以看出,随着精选磁场强度的提高,精矿铁作业回收率不断上升,但铁品位逐渐下降。为保证精矿铁品位达到64%以上,选择精选1的场强为95.5kA/m、精选2的场强为79.6kA/m,在此条件下可以获得铁品位为64.32%、作业回收率达98.25%的筛下铁精矿。

2.2.2、筛上产品磨矿细度试验

筛上产品磨矿细度试验流程见图2,弱磁精选1、弱磁精选2试验场强分别比照筛下精选试验,确定为95.5kA/m和79.6kA/m,试验结果见表7。

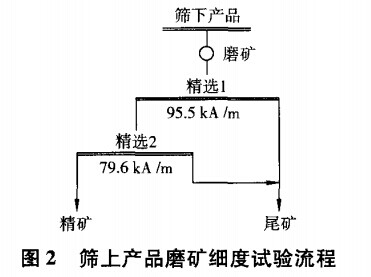

筛上产品磨矿细度试验流程

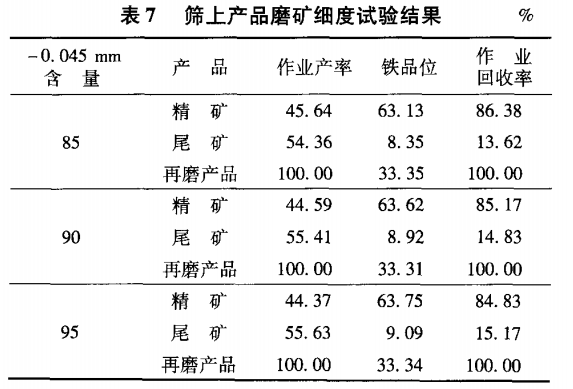

筛上产品磨矿细度试验结果

从表7可以看出,随着磨矿细度的提高,精矿铁品位略有升高、回收率有所下降,但在试验磨矿细度下,均未获得合格铁品位的精矿。鉴于现场粗精矿试样-0.056mm弱磁铁精矿品位较高,因此,综合考虑,确定筛上中矿再磨细度为-0.045mm占90%,这样可以满足综合精矿铁品位达到64%以上的要求。

2.2.3、全流程试验

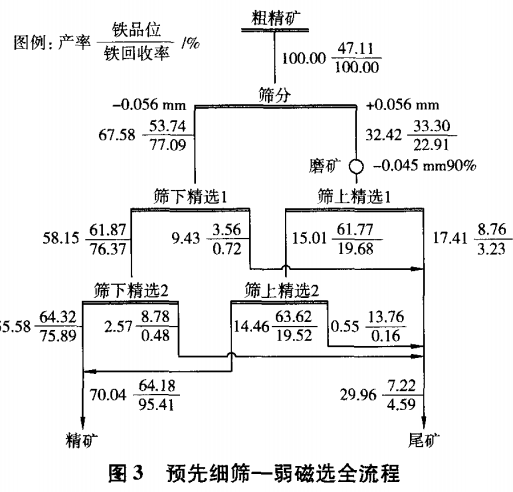

在条件试验的基础上进行了试样全流程试验,试验流程及结果见图3。

预先细筛—弱磁选全流程

从图3可以看出,试样经筛分分级—筛下2段弱磁精矿—筛上中矿再磨—磨矿产品2段弱磁精选流程处理,最终可获得铁品位为64.18%、铁回收率为95.41%的铁精矿,精矿指标达到了产品质量要求。

3、结语

(1)试样为微细粒嵌布磁铁矿石现场粗精矿,以磁铁矿为主,单体磁铁矿物约占60%,磁性铁占全铁的95.13%,因此,选择单一弱磁选工艺处理该矿石。

(2)试样经筛分分级—筛下2段弱磁精选—筛上中矿再磨—磨矿产品2段弱磁精选流程处理,最终可获得铁品位为64.18%、铁回收率为95.41%的铁精矿,精矿指标达到了产品质量要求。

(3)试样经细筛筛分,可以预先分出约2/3的高品位细粒级直接进行选别,显著地减少了中矿再磨量,有效地控制了细粒级的过磨,因此该工艺也是一个节能工艺。

(4)该试验流程简单高效,可用于矿山工艺流程改造。

郑州山川重工有限公司    地址:河南省郑州市高新技术产业开发区腊梅路60号
