2011年国内粗钢约为7亿吨，现有产能和在建项目产能之和已达9亿吨。国内铁矿山的建设速度明显跟不上钢铁产能的增长速度，而钢铁行业的海外铁矿石投资在近两年内还难以见效，巨大的需求使国际铁矿石价格持续在高位运行。随着国内宏观调控政策效果的进一步显现，以及整个“十二五”期间GDP增速降低，与“十一五”期间的高需求，高增长形成鲜明的反差，钢材价格上涨动力不足，高成本、低效益成为未来钢铁企业运行的主调。中国钢铁行业整体处于低效益运行的艰难状态。

鞍钢作为国内钢铁行业一线钢厂，同样面临严峻的生产经营形势，规模优势未得到充分发挥，吨钢固定成本大幅上升，仅鞍钢股份2012年一季度净利润同比减少93.82%。应对新的挑战，作为鞍钢原料基地的鞍钢集团矿业公司，就必须进一步强化资源保障，努力倾角原材料大幅上涨的冲击，做大做强自有矿山，加快老矿山改扩建进程，进一步提高资源的利用率。到2015年，即在“十二五”末期，鞍钢矿业公司的铁矿石年产量将达到6200万吨，铁精矿年产量将达到1800万吨以上。

目前鞍钢矿业公司生产经营面临的主要矛盾是铁矿石生产能力与选矿处理能力不匹配，缺口较大。公司探明铁矿资源储量为88.03亿吨，占全国铁矿资源储量的13%左右，而铁矿石年产量仅占全国铁矿石年产量的4%。随着选矿技术改造的完成，鞍钢矿业公司年选矿能力已经达到铁精矿2300万吨，而目前受铁矿石产量影响铁精矿年产量只有1600万吨左右。铁矿石生产能力已经影响到公司整体发展战略的实施。矿石原料需求量的增加，入矿原矿品位大幅度下降，导致选矿成本升高、效益降低。因而，开展低品位赤铁矿石预选工艺研究，提高选厂的入选品位，降低选矿成本，提高资源综合利用率，具有十分重要的意义。

1、贫赤铁矿石预选试验

1.1、矿石性质

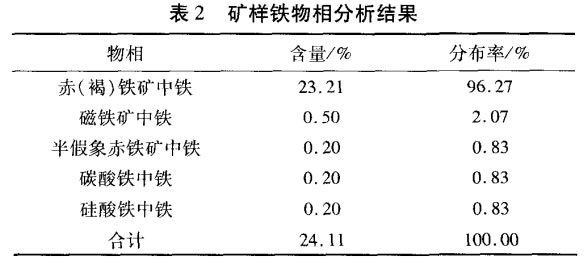

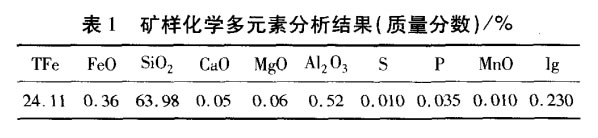

鞍钢集团矿业公司下属的鞍千矿业有限责任公司于2006年3月投产。采矿分为许东沟、哑巴岭、西大背3个采区。该铁矿-400m以上铁矿石储量93327万吨，目前采出矿石品位只有24%~25%，化学多元素分析结果见表1，铁物相分析结果见表2。该矿石矿物组成单一，铁矿物主要为赤（褐）铁矿，占铁矿物组成的96.27%，脉石矿物主要为石英，属典型的高硅、低硫磷贫赤铁矿石。

鞍千矿业公司选矿设计规模年处理原矿800万吨，年产铁精矿250万吨。采用“阶段磨矿、粗细分选、重选-强磁-阴离子反浮选流程”。2010年处理原矿840万吨，生产铁精矿210万吨。主要生产技术指标：原矿品位24.49%，精矿品位67.57%，尾矿品位10.18%，铁回收率74.37。由于原矿品位降低，选矿比升高，造成精矿产量达不到设计水平，选矿成本急剧升高。通过预选提高入选矿石品位，降低生产成本势在必行。

1.2、给矿粒度湿式预选试验

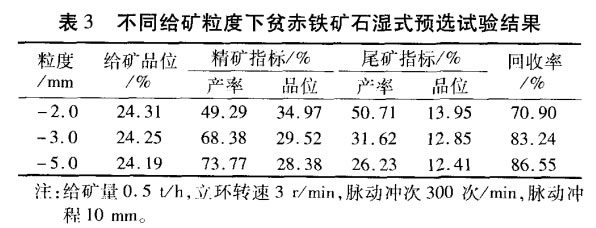

采用直径6mm的导磁不锈钢介质棒，背景磁场强度796kA/m时，利用φ750mm立环强磁湿式预选磁选机进行不同给矿粒度的湿式预选试验，试验结果见表3。

由表3可知，随着给矿粒度变粗，预选精矿产率提高，品位下降，而预选粗粒尾矿产率降低，品位也略有降低，*佳给矿粒度为-3.0mm。

1.3、背景磁场强度湿式预选试验

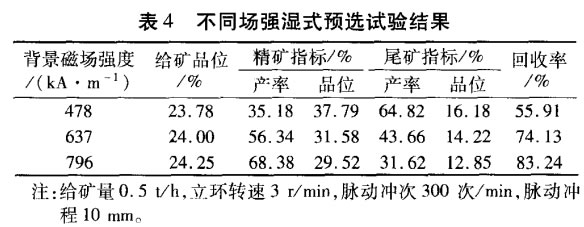

采用直径为6mm的导磁不锈钢介质棒，在给矿粒度为-3.0mm的条件下，利用φ750mm立环强磁湿式预选磁选机进行不同背景磁场强度的湿式预选试验，试验结果见表4。

由表4可知，随着背景磁场强度的提高，预选精矿产率提高，而预选粗粒尾矿品位下降，可见提高背景磁场强度有利于提高预选效果。

1.4、小尺寸磁介质湿式预选试验

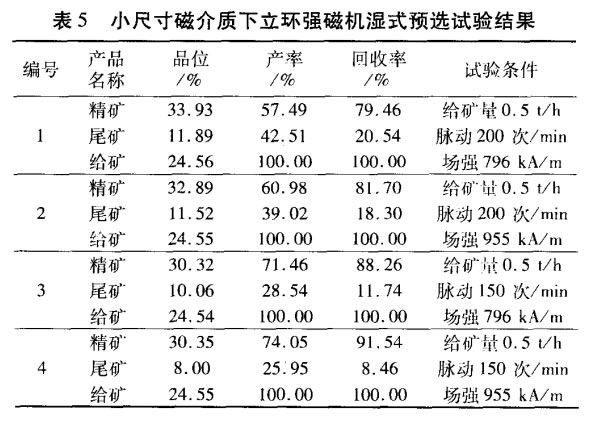

从以上试验结果看，尾矿品位普遍偏高，分析原因是采用的磁介质直径偏大，减小介质尺寸可以提高铁矿物回收效果。鉴于此，采用直径4mm磁介质在给矿粒度为-3.0mm条件下进行湿式预选试验，试验结果见表5。

由表5可知，采用直径4mm的磁介质，在强磁预选机脉冲次为150次/min、背景磁场强度为955kA/m的条件下，预选尾矿品位*终可以降至10%以下，磁介质直径选择4mm。

未完待续。
